2007/04/16

自製機車車箱自動感應燈(土炮版)


車廂沒有燈有時要找東西非常的不方便
也曾經購買觸碰式的小燈使用,但因為太長被大鎖打到而沒電
也在很巧的情況下看到電子材料行有販售冷光線等套件
就興起使用冷光線作照明的想法

在前幾天的冷光線的安裝及連接中提到冷光線的連接法
不過做的太專注完全沒想到要拍照,只有少少的照片可以放

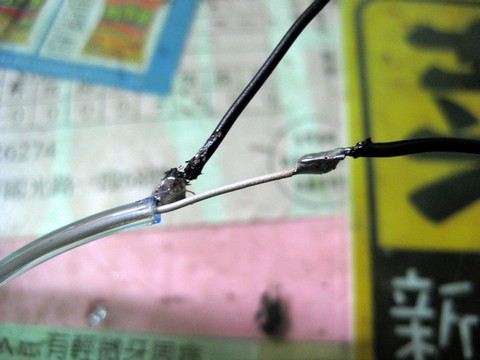

01.焊接靠進塑膠那端為冷光線電極(因為太容易斷所以和很近方便等下用電火布包起來);另一端刮除核心電極上的發光粉,焊接另一端

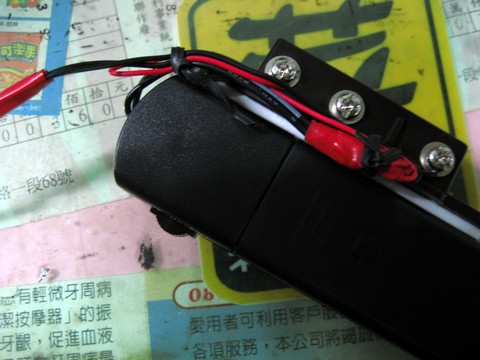

02.這是驅動器與磁簧開關的完成圖


插花一下:
因為自動感應啟動,需要一個開關偵測車廂的開關,所以找到用磁鐵感應的磁簧開關
有分NC與NO兩種,我所購買的是兩個都有(因為找不到NO的)
NC:當磁鐵感應時,開關斷路(不過電)
NO:當磁鐵遠離沒感應時,開關短路(過電)→車廂開啟時(沒感應),開路,燈亮
驅動器:冷光線/片需要交流電且200HZ驅動,所以需要驅動器將直流轉為所需電源。

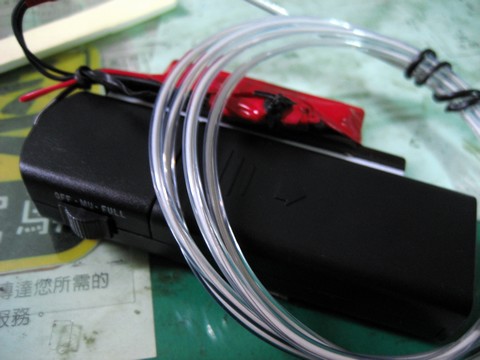

03.完成圖:未點亮時

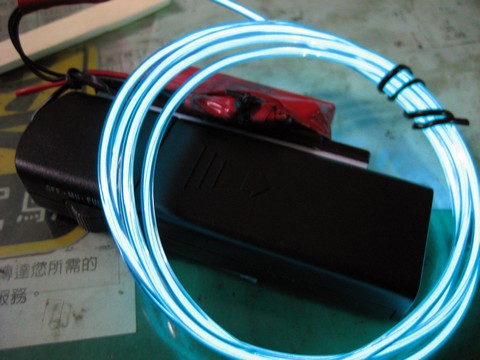

04.點亮時(我買的是白色,但是點起來根本是淡藍色吧!)

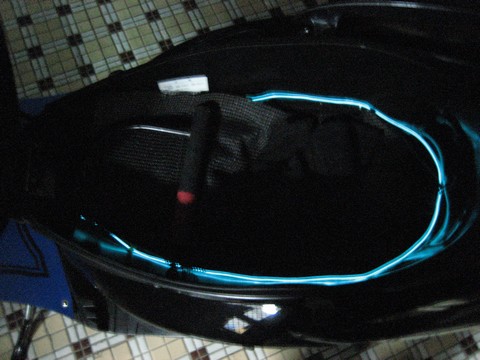

05.上車箱
